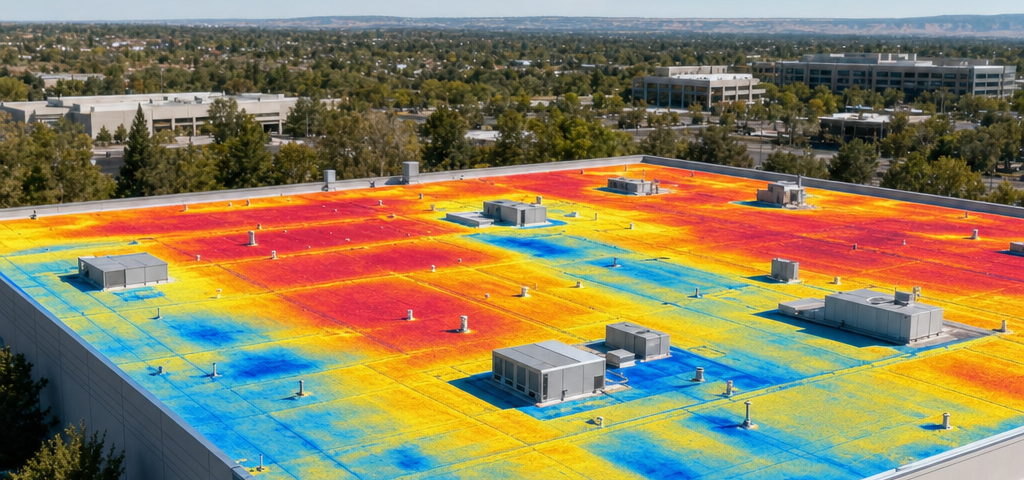

L’ispezione termografica di coperture e tetti con drone individua dispersioni di calore, infiltrazioni, ponti termici e difetti di impermeabilizzazione senza salire sul tetto. Ecco come funziona, quando ha senso e quali limiti tecnici devi conoscere.
In breve
- La termografia rileva la radiazione infrarossa emessa dalle superfici: un tetto più caldo o più freddo di una zona adiacente segnala un’anomalia da verificare.
- Il drone consente una copertura rapida e sicura di grandi coperture, riducendo i rischi di accesso in quota.
- Il termogramma è un confronto relativo: va integrato con verifiche puntuali a contatto prima di trarre conclusioni.
Perché ispezionare una copertura con la termografia
Un tetto è la prima linea di difesa di un edificio contro acqua, vento e variazioni termiche. Difetti di isolamento, infiltrazioni o distacchi dell’impermeabilizzazione spesso non sono visibili a occhio nudo, ma modificano il profilo termico della superficie. La termografia rende visibili queste variazioni: la radiazione infrarossa emessa da ogni superficie aumenta con la temperatura e dipende dalla sua emissività, quindi anomalie strutturali producono segnature termiche riconoscibili.
Dispersioni di calore
Zone con isolamento mancante o danneggiato emergono come aree più calde rispetto alle superfici ben isolate, soprattutto in regime di raffreddamento dell’edificio.
Infiltrazioni e umidità
L’umidità altera la conducibilità e l’inerzia termica dei materiali, creando pattern termici distintivi che possono indicare ingressi d’acqua o ponti termici.
Impermeabilizzazione
Distacchi, bolle o materiale degradato modificano il contatto termico tra strati, generando anomalie rilevabili anche prima che l’acqua entri.
Come funziona un rilievo termografico con drone
Una telecamera termica montata su drone acquisisce la radiazione infrarossa delle superfici nella banda long-wave infrared (LWIR), tipicamente 7–14 µm. Il risultato è un termogramma in cui le differenze di temperatura diventano visibili come variazioni di colore.
Definire l’obiettivo e le condizioni
Si stabilisce cosa cercare (isolamento, infiltrazioni, impermeabilizzazione) e si pianifica l’acquisizione nel momento di massimo differenziale termico.
Pianificare la missione di volo
Si definiscono quota, sovrapposizione tra fotogrammi e percorso per coprire l’intera copertura con risoluzione adeguata, nel rispetto della normativa UAS.
Acquisire i termogrammi
Il drone esegue la missione e acquisisce le immagini termiche in modo sistematico, riducendo i riflessi e le variazioni dovute all’ambiente.
Elaborare e interpretare
Le immagini vengono processate e confrontate per isolare le anomalie termiche; le aree sospette vengono georeferenziate per la verifica a terra.
Validare a contatto
Le zone critiche vengono controllate con strumenti puntuali (termoigrometri, prove locali) per confermare la diagnosi prima dell’intervento.
Quando l’ispezione termografica è efficace
La qualità del rilievo dipende molto dalle condizioni. L’ideale è acquisire in regime di carico termico differenziato: tipicamente di notte o nelle prime ore del mattino, quando l’edificio si sta raffreddando e le anomalie termiche emergono con maggiore contrasto. Le superfici riflettenti o con emissività variabile richiedono cautela nell’interpretazione.
| Criterio | Condizione favorevole | Condizione critica |
|---|---|---|
| Momento della giornata | Notte o prima dell’alba, edificio in raffreddamento | Irraggiamento solare diretto e uniforme |
| Condizioni meteo | Cielo sereno, bassa umidità, vento limitato | Nebbia, pioggia, vento forte o sole basso |
| Superficie | Materiali con emissività stabile e nota | Superfici molto riflettenti o bagnate |
Perché il drone e non solo la scala
Su coperture ampie o complesse, il drone riduce i tempi, i rischi di accesso in quota e i costi di attrezzaggio, coprendo anche le zone non raggiungibili con facilità. L’operazione è governata da un quadro normativo europeo unico per i droni, applicabile in Italia dal 31 dicembre 2020 con il Regolamento di Esecuzione (UE) n. 947/2019; ENAC mantiene il Regolamento UAS-IT per gli aspetti di competenza dello Stato membro.
Domande frequenti
La termografia trova sempre le infiltrazioni?
Individua le variazioni termiche che possono indicare infiltrazioni. Non è una prova diretta: va integrata con verifiche puntuali per confermare la presenza e l’estensione dell’umidità.
È una misura assoluta di temperatura?
È principalmente un confronto relativo tra superfici. Il valore assoluto è sensibile a emissività, riflessi e condizioni ambientali, quindi va interpretato con metodo.
Serve un permesso per volare?
Le operazioni con droni in Europa sono regolate dal Reg. (UE) 947/2019, applicabile dal 31 dicembre 2020, con autorità nazionale ENAC in Italia. Un operatore registrato opera nel rispetto di tali regole.
