Cos’è il GSD nella fotogrammetria: definizione, formula e perché conta
Il GSD (Ground Sample Distance) è la distanza tra i centri dei pixel misurata sul terreno in un’immagine acquisita dall’aria. È il parametro che determina quanto finemente un rilievo fotogrammetrico con drone può rappresentare il dettaglio reale.
In breve
- Il GSD indica la distanza reale coperta da un singolo pixel dell’immagine aerea: un GSD di 1 cm/px significa che ogni pixel rappresenta un’area di 1 cm sul terreno.
- Un GSD più piccolo = risoluzione spaziale più alta, ma richiede quota di volo più bassa o ottiche più focali, con costi e tempi maggiori.
- Il GSD non è la precisione finale del rilievo: l’accuratezza dipende anche da georeferenziazione, punti di controllo (GCP) e qualità di orientamento.
La definizione tecnica di GSD

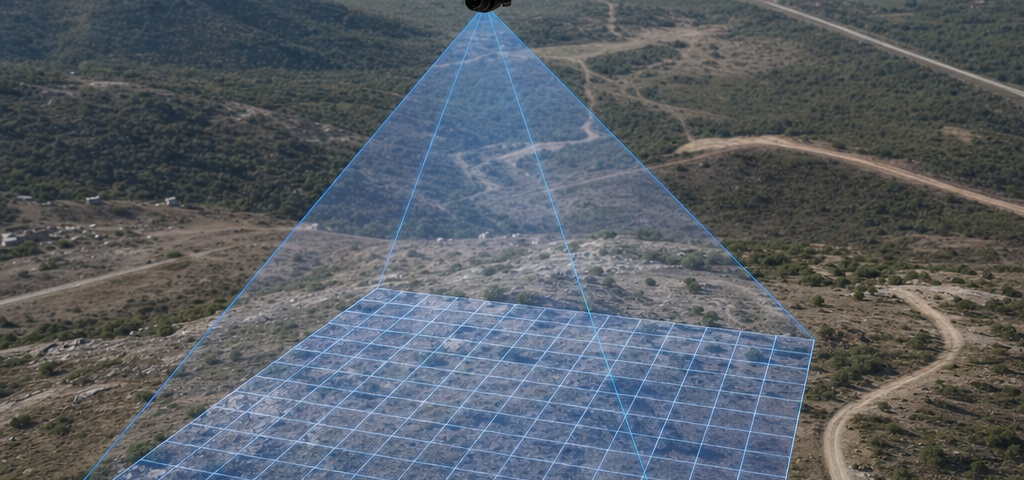

Nella fotogrammetria e nel remote sensing, il Ground Sample Distance è la distanza tra i centri dei pixel di una immagine digitale del terreno misurata sulla superficie reale. Per esempio, in un’immagine con un GSD di un metro, i pixel adiacenti rappresentano punti distanti un metro l’uno dall’altro sul terreno.
Il GSD è una misura del limite della risoluzione spaziale o della risoluzione dell’immagine, dovuto al campionamento del segnale da parte del sensore. Non va confuso con la qualità ottica della lente o con l’accuratezza geometrica del rilievo: è un limite di campionamento.
In letteratura il GSD è indicato anche come ground-projected sample interval (GSI) ed è collegato al ground-projected instantaneous field of view (GIFOV): tutti descrivono la stessa grandezza fisica vista da prospettive diverse.
Come si calcola il GSD
Il GSD dipende dalla geometria di acquisizione e dalle caratteristiche del sensore. Nella configurazione più comune, quella nadir (sensore perpendicolare al suolo), la relazione semplificata è:
GSD ≈ (dimensione del pixel × altezza di volo sopra il suolo) / lunghezza focale
I tre fattori che il team di acquisizione può realmente controllare sono:
Quota di volo (AGL)
Più il drone vola basso, più il GSD è piccolo e il dettaglio è fine. Scendere di quota aumenta il numero di fotogrammi e il tempo di acquisizione.
Dimensione del pixel del sensore
Sensori con pixel più piccoli offrono un GSD migliore a parità di quota, ma spesso con meno sensibilità luminosa. È una scelta di compromesso.
Lunghezza focale
Una focale più lunga “ingrandisce” la scena e riduce il GSD, ma copre una superficie minore per ogni fotogramma.
| Scenari tipici | GSD indicativo | Utilizzo |
|---|---|---|
| Ispezioni tecniche di dettaglio | < 1 cm/px | Analisi di lesioni, impianti, componenti critici |
| Rilievi fotogrammetrici professionali | 1–5 cm/px | Cartografia, nuvole di punti, modelli 3D |
| Monitoraggio di grandi aree | > 5 cm/px | Copertura estesa con tempi e costi contenuti |
Perché il GSD conta in un rilievo con drone
Il GSD condiziona direttamente tre risultati del rilievo fotogrammetrico:

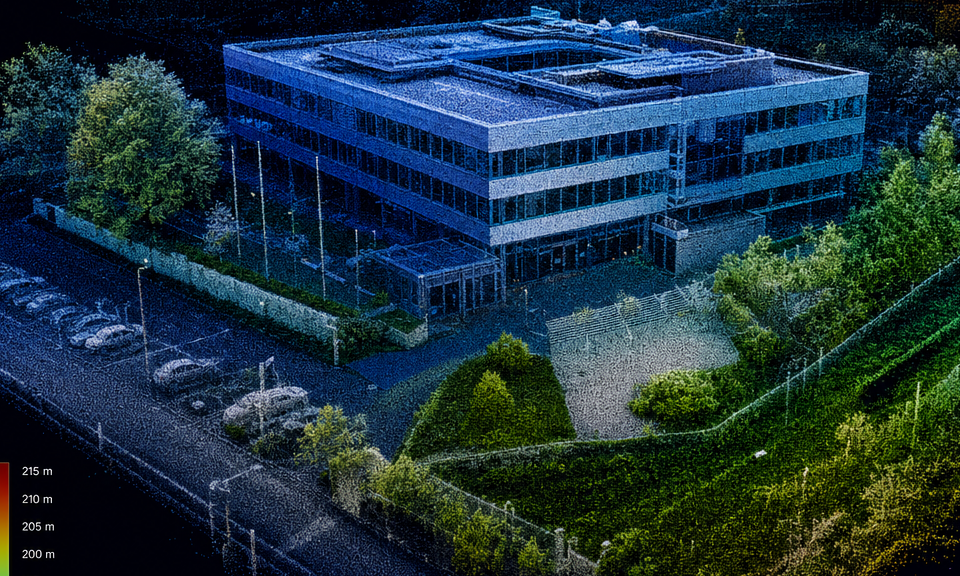

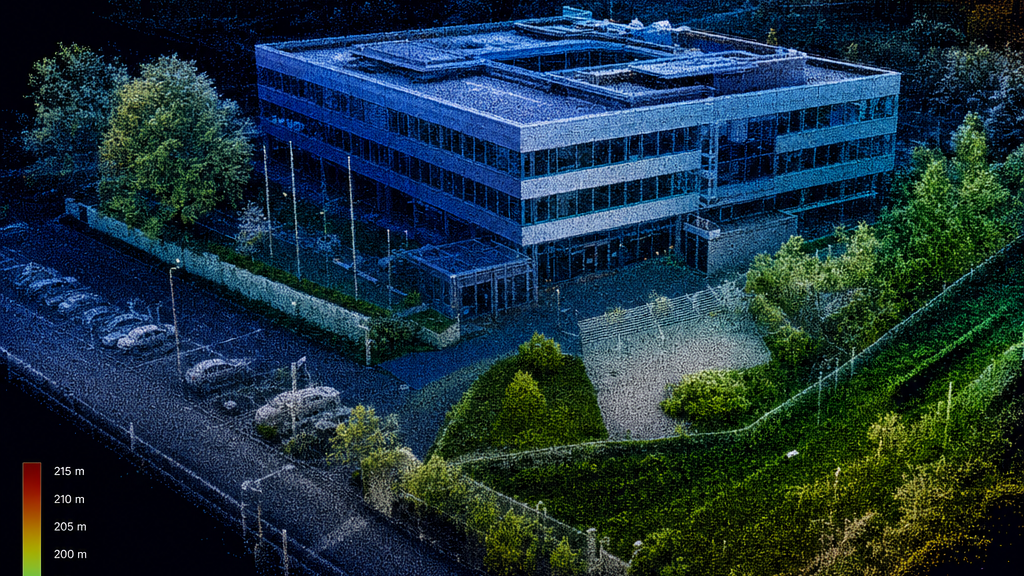

Risoluzione della nuvola di punti
Un GSD più fine permette di ricostruire superfici con densità di punti maggiore, utile per modelli 3D e Scan to BIM.
Qualità dell’ortomosaico
L’ortomosaico georeferenziato eredita la risoluzione del GSD: valori più bassi restituiscono mappe più leggibili e dettagliate.
Pianificazione del volo
La scelta del GSD target determina quota, sovrapposizione dei fotogrammi e numero di immagini, quindi costi e tempi dell’intero rilievo.
Errori comuni da evitare
- Confondere GSD con precisione: il GSD misura la risoluzione spaziale, non l’errore metrico del rilievo.
- Trascurare i GCP: anche un GSD eccellente non garantisce un’accuratezza affidabile senza un corretto controllo a terra.
- Pensare che “più basso è sempre meglio”: ridurre il GSD aumenta costi e tempi senza valore se l’obiettivo del rilievo non lo richiede.
- Non verificare l’overlap: la sovrapposizione dei fotogrammi è decisiva quanto il GSD per la qualità della ricostruzione.
Domande frequenti
Il GSD è lo stesso della precisione del rilievo?
No. Il GSD è una misura di risoluzione spaziale (quanto dettaglio può essere campionato), mentre la precisione finale dipende da georeferenziazione, punti di controllo e qualità di orientamento dei fotogrammi.
Come faccio a ridurre il GSD in un volo con drone?
Scendendo di quota, usando una focale più lunga o scegliendo un sensore con pixel più piccoli. Ogni scelta ha costi in termini di tempo di volo, numero di fotogrammi e copertura.
Un GSD piccolo è sempre la scelta migliore?
Non necessariamente. Un GSD troppo fine aumenta costi e tempi senza migliorare il risultato se l’obiettivo del rilievo non richiede quel livello di dettaglio. Il GSD va scelto in funzione dell’uso finale.
