Nuvola di punti nella fotogrammetria: come si crea e a cosa serve

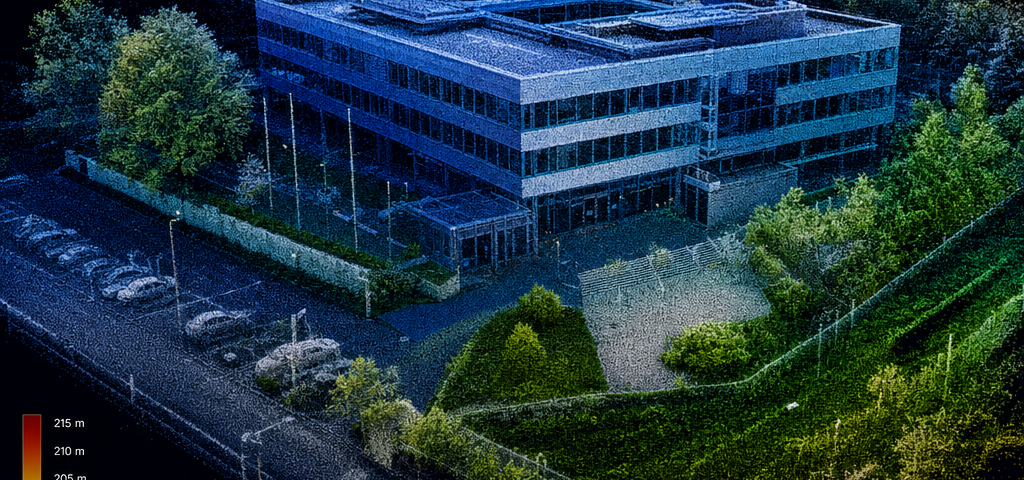

Una nuvola di punti è la rappresentazione tridimensionale più diretta che si ottiene da un rilievo fotogrammetrico: milioni di punti misurati nello spazio, pronti per essere trasformati in modelli, ortofoto e analisi volumetriche. Questo articolo spiega il processo di creazione, le caratteristiche tecniche e le applicazioni professionali.
In breve
- La nuvola di punti fotogrammetrica si genera da immagini sovrapposte tramite Structure-from-Motion e matching stereo.
- La densità raggiunge da 100 a 10.000 punti/m², con accuratezza centimetrica.
- La fotogrammetria produce nuvole 10-100 volte più dense del LiDAR a parità di costo.
- I formati standard (.las, .laz, .ply, .obj, .e57) garantiscono interoperabilità con software CAD, GIS e BIM.
Cos’è una nuvola di punti
Una nuvola di punti è un insieme discreto di dati posizionati nello spazio tridimensionale. Ogni punto è definito da tre coordinate cartesiane (X, Y, Z) e può contenere attributi aggiuntivi come colore RGB, intensità del segnale, normali della superficie e timestamp.
Nella fotogrammetria, la nuvola di punti non è il prodotto finale ma il punto di partenza: da qui si generano mesh poligonali, ortofoto georeferenziate, modelli BIM e digital twin.
Come si crea una nuvola di punti con la fotogrammetria
Il processo di generazione segue un workflow collaudato, indipendentemente dal software utilizzato.
Acquisizione delle immagini
Le immagini vengono catturate da piattaforma drone o da stazione terrestre con sovrapposizione sufficiente (60-80% frontale, 40-60% laterale). Più immagini sono acquisite da punti di vista diversi, maggiore sarà la completezza della nuvola.
Allineamento e Structure-from-Motion
Il software analizza le corrispondenze tra immagini e ricostruisce la posizione della camera per ogni scatto. Questo produce una prima nuvola sparsa, utile per verificare la copertura e la qualità dell’acquisizione.
Generazione della nuvola densa
Il matching stereo multi-vista calcola la profondità per ogni pixel delle immagini e produce la nuvola di punti densa. Parametri come qualità e filtro profondità influenzano direttamente la densità finale.
Classificazione e pulizia
La nuvola viene classificata per separare terreno, vegetazione, edifici e altri elementi. I punti rumorosi o non corrispondenti alla superficie reale vengono rimossi.
Esportazione e integrazione
La nuvola viene esportata in formati standard (.las, .laz, .ply, .obj, .e57) per essere importata in software CAD, GIS o BIM per la modellazione finale.
Caratteristiche tecniche di una nuvola di punti fotogrammetrica
| Parametro | Fotogrammetria (drone) | Scanner laser terrestre |
|---|---|---|
| Densità tipica | 100-10.000 punti/m² | 10-100 punti/m² |
| Accuratezza geometrica | 0.1-5 cm (dipende da GSD) | 0.1-2 mm (close-range) |
| Costo di acquisizione | Basso (solo sensore ottico) | Alto (strumento dedicato) |
| Informazione colore | RGB nativo (da fotografia) | Assente o da camera aggiuntiva |
| Velocità di acquisizione | Molto elevata (grandi aree) | Moderata (puntuale) |
Applicazioni professionali
Rilievi architettonici e BIM
Le nuvole di punti sono la base per modellare edifici esistenti in ambiente BIM, con dettaglio geometrico e cromatico che permette di documentare lo stato di fatto con precisione centimetrica.
Monitoraggio volumetrico
In cave e cantieri, il confronto tra nuvole di punti successive permette calcoli volumetrici accurati per la contabilità materiali e il controllo avanzamento lavori.
Ispezioni infrastrutturali
Ponti, dighe, edifici e infrastrutture lineari vengono ispezionati attraverso nuvole di punti che evidenziano deformazioni, fessurazioni e criticità strutturali.
Documentazione beni culturali
La fotogrammetria consente la digitalizzazione non invasiva di monumenti, siti archeologici e reperti, producendo nuvole di punti che diventano archivi digitali consultabili e misurabili.
Domande frequenti
Che differenza c’è tra nuvola di punti e mesh?
La nuvola di punti è un insieme di punti discreti senza connettività. La mesh è una superficie triangolare continua derivata dalla nuvola, necessaria per rendering fotorealistico o stampa 3D.
La nuvola di punti è georeferenziata?
Sí, quando il rilievo include punti di controllo a terra (GCP) o un ricevitore GNSS cinematico sulla piattaforma drone. La georeferenziazione permette l’integrazione con GIS e il confronto con rilievi precedenti.
Quanti punti servono per un rilievo professionale?
Dipende dalla scala e dall’obiettivo. Per un edificio si lavora tipicamente con decine di milioni di punti. Per un’area estesa di qualche ettaro si possono superare il miliardo di punti.
Quali software usano le nuvole di punti fotogrammetriche?
I software di fotogrammetria (Agisoft Metashape, RealityCapture, Pix4D) producono nuvole di punti che vengono poi importate in AutoCAD, Revit, CloudCompare, Cyclone 3D Reshaper, Civil 3D e molti altri pacchetti CAD e GIS.
